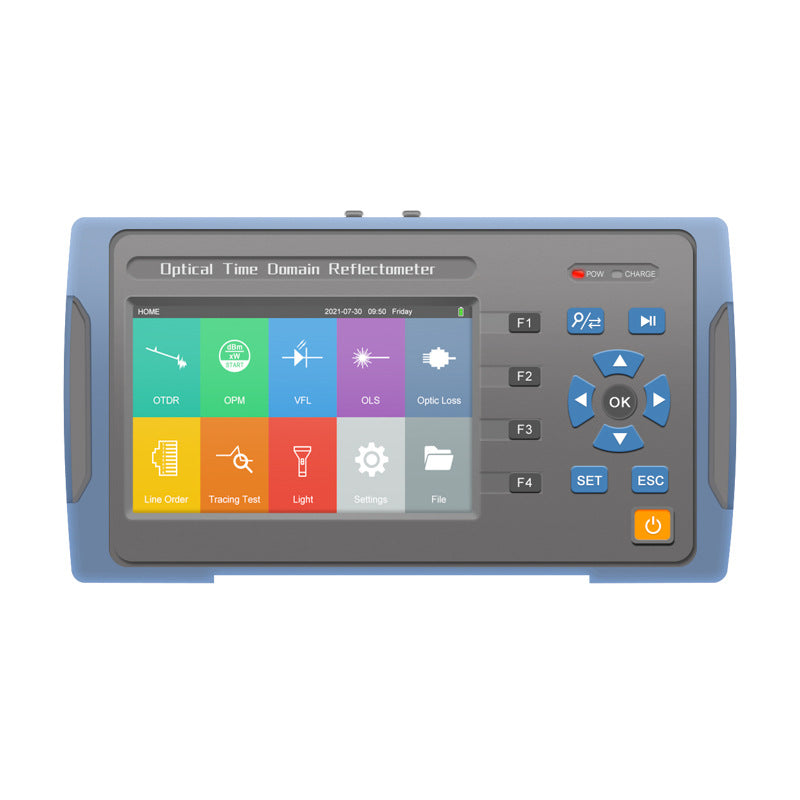

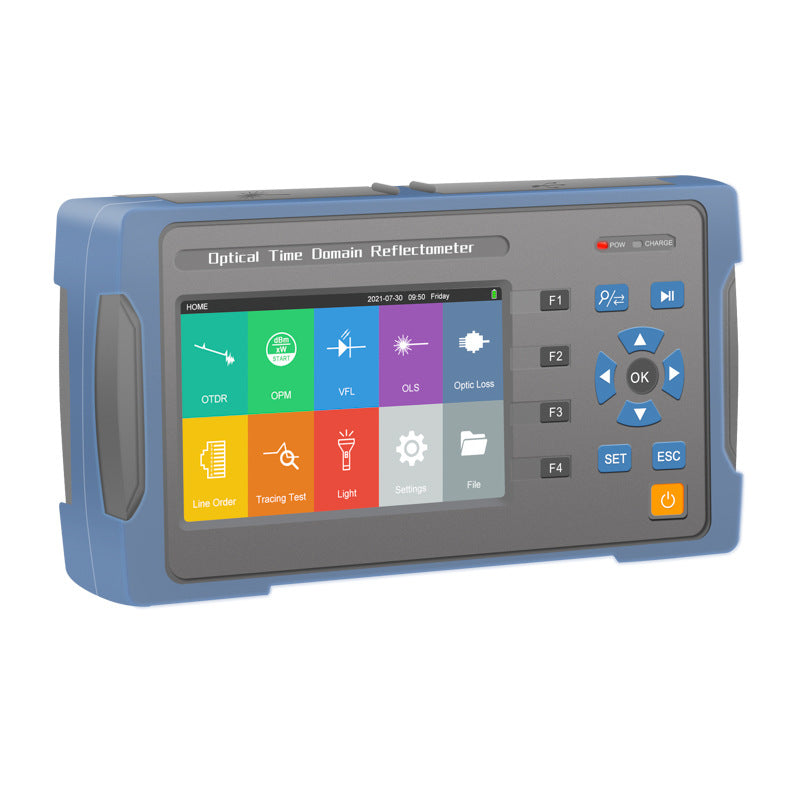

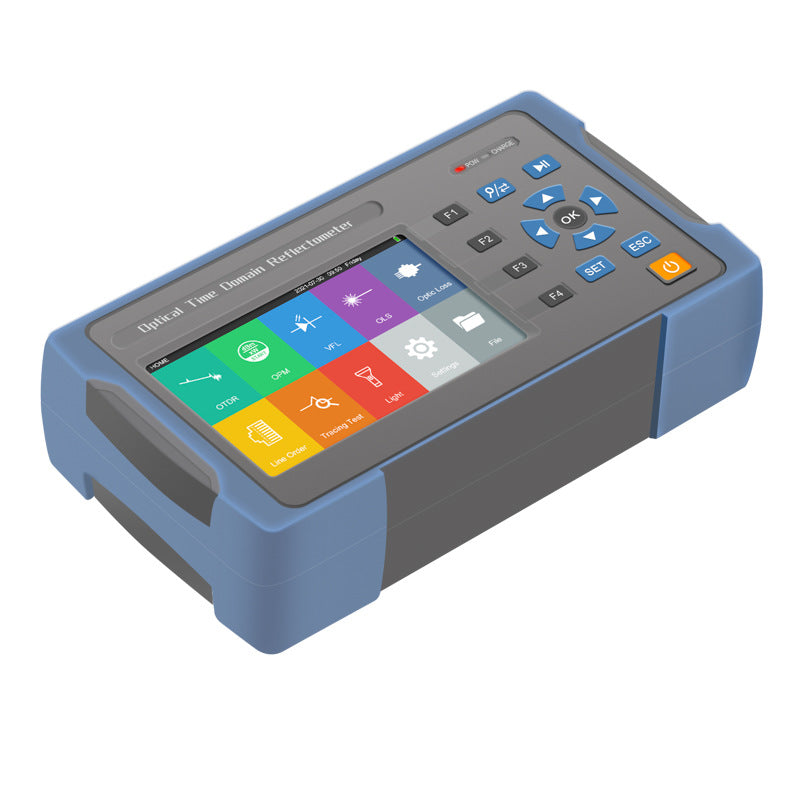

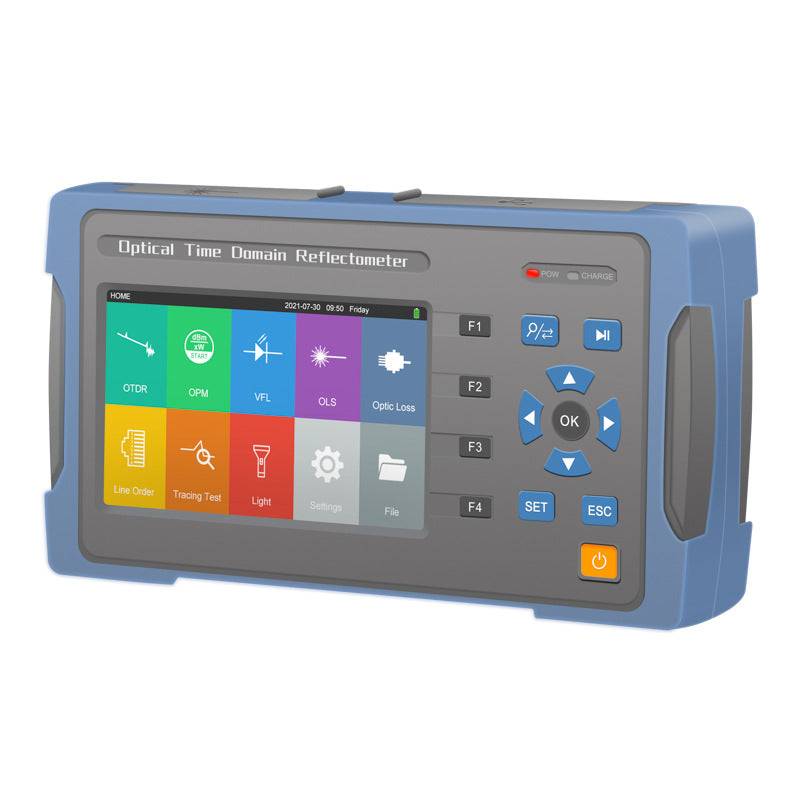

OTDR-Fasertester, optisches Zeitbereichsreflektometer mit OPM OTDR/OPM/OLS/VFL/optischer Verlust/Licht
Konnte die Verfügbarkeit der Abholung nicht laden.
Nutzen Sie diesen Text, um die Kommunikation anzuregen oder das Teilen in sozialen Netzwerken zu fördern.
Multifunktions- OTDR
Abmessungen: 20 * 16,7 * 8,2 cm
Gewicht : 1 kg
Bestelldetails
|
TM291D-1 |
1310/1550 nm, 24/22 dB |
Berührender Bildschirm |
|
TM291D-2 |
1310/1550 nm, 26/24 dB |
Touchscreen, |
|

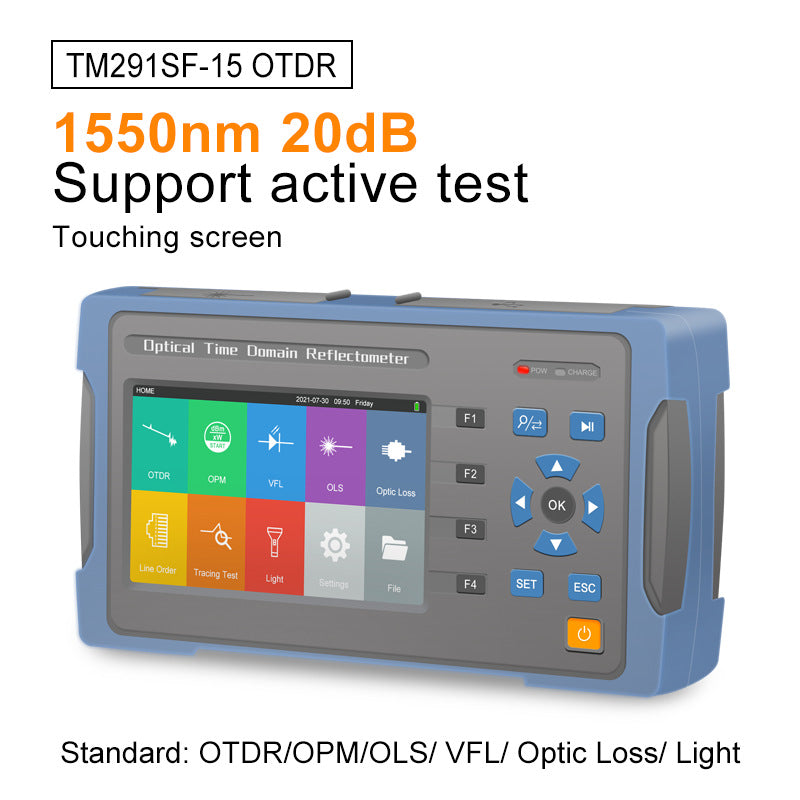

TM291SF-15 (mit Filter) |
1550 nm, 20 dB |
Touchscreen, unterstützt aktiven Test |
|
TM291SF-16 (mit Filter) |
1610 nm, 20 dB |
Touchscreen, unterstützt aktiven Test |
Funktion
|
Standardfunktion |
OTDR, OPM, OLS, VFL, optischer Verlust, Licht |
|
Optionale Funktion |
Zeilenreihenfolge, Tracing-Test |
Funktionen
1. OTDR: 0-60 km
2. Optischer Leistungsmesser: -70~+10 dBm oder -50~+26 dBm
3. Visuelle Fehlersuche: >=10 mW
4. Optische Lichtquelle: 1310/1550 nm, >-5 dBm
5. Optikverlust
6. Zeilenreihenfolge (optional)
7. Verfolgungstest (optional): Kann die Richtung der gefundenen Linie verfolgen
8. LED-Beleuchtungsfunktion, Konstruktion in dunkler Umgebung ist bequemer
Merkmale
1. Wellenlänge: 1310/1550 nm; 1550 nm; 1610 nm
2. Messentfernung: 60 km
3. Touchscreen
4. Die Testaufzeichnung kann in diesem Format gespeichert werden
5. Standardfunktion: OTDR/OpticalPowerMeter/OpticalLightSource/VisualFaultLocator/Optischer Verlust/Licht
Optionale Funktion: Zeilenreihenfolge/Tracing-Test
6. Bearbeitbarer Dateiname und Zeilennummer.
7. Support-Upgrade
8. Schnellstart, der Test dauert nur 2 Sekunden
Spezifikationen
|
OTDR |
|||||
|
Wellenlänge (nm) |
1310/1550 nm |
1310/1550 nm |
1550 nm |
1 61 0nm |
|
|
Dynamikbereich |
2 4 /2 2 dB |
2 6 /2 4 dB |
20 dB |
20 dB |
|
|
Messentfernung |
0-60 km |
||||
|
Art der Faser |
9/125um SM |
||||
|
Art der Steckverbinder |
FC/PC/; SC/PC ( FC/APC SC/APC – optional ) |
||||
|
Spitzenwert des Lasers |
>=30mW |
||||
|
Einheit |
Meter/Zoll/Meile |
||||
|
Tote Zone der Reflexion |
2m |
||||
|
Tote Zone von Dämpfungsereignis |
12m |
||||
|
Genauigkeitsentfernung (Reflexionsveranstaltung) |
Ungefähr ± (1m+2 *10(-4)* Entfernung) |
||||
|
Speicherung von Aufzeichnungen |
200 Gruppen |
||||
|
Visueller Fehlersucher ( VFL ) |
|||||
|
Wellenlänge (nm) |
650 nm |
||||
|
Ausgangsleistung |
>=10mW |
||||
|
Modus |
CW , 1Hz , 2Hz |
||||
|
Fasertyp |
SM |
||||
|
Optischer Leistungsmesser |
|||||
|
Messbereich dBm |
-70 ～ +10 dBm |
-50 ～ +26 dBm |
|||
|
Wellenlängenbereich ( nm ) |
800 ～ 1650 |
||||
|
Kalibrierte Wellenlänge |
850 , 1300 , 1310 , 1490 , 1550 , 1625 |
||||
|
Detektor |
InGaAs |
||||
|
Genauigkeit |
< ± 3 % ( -10 dBm , 22 ℃) |
||||
|
Auflösung |
Linearität : 0,1 % , Nichtlinearität : 0,01 dBm |
||||
|
Verbinder |
Wechselbarer FC/PC SC/PC (ST als Option) |
||||
|
Optische Lichtquelle |
|||||
|
Emitter |
FP-LD |
||||
|
Wellenlänge (nm) |
1310/1550 nm |
||||
|
Verbinder |
FC/PC ( SC/ST optional ) |
||||
|
Ausgangsleistung |
≥ -5 dBm |
||||
|
Ausgangsstabilität (dBm) |
± 0,04@20 ℃ @15min |
||||
|
Modulation |
CW/270Hz/1KHz/2KHz |
||||
|
Fasertyp |
SM |
||||
|
Optikverlust |
|||||
|
Verbinder |
FC/SC |
||||
|
Testbereich |
0-30 dB |
||||
|
Genauigkeit |
10 % |
||||
|
Andere |
|||||
|
LCD |
3,97 Zoll, 800 x 480 Pixel, IPS-Bildschirm |
||||
|
Batterie |
7,4 V/4400 mAh Lithium-Ionen-Akku, >5000 Tests |
||||
|
Temperatur |
Arbeitstemperatur: -5 ~ 50 ° C, Lagertemperatur: -10 ~ 60 ° C |
||||
|
Feuchtigkeit |
0 ～ 85 % (nicht kondensierend) |
||||
|
Abmessungen ( mm ) |
1 8 0 × 100 × 45 |
||||
|
Gewicht (g) |
480 |
||||
|
Standardfunktion _ _ |
OTDR, O PM, OLS, VFL, optischer Verlust, Licht |
||||
|
Optionale Funktion _ |
Zeilenreihenfolge, Tracing-Test |
||||

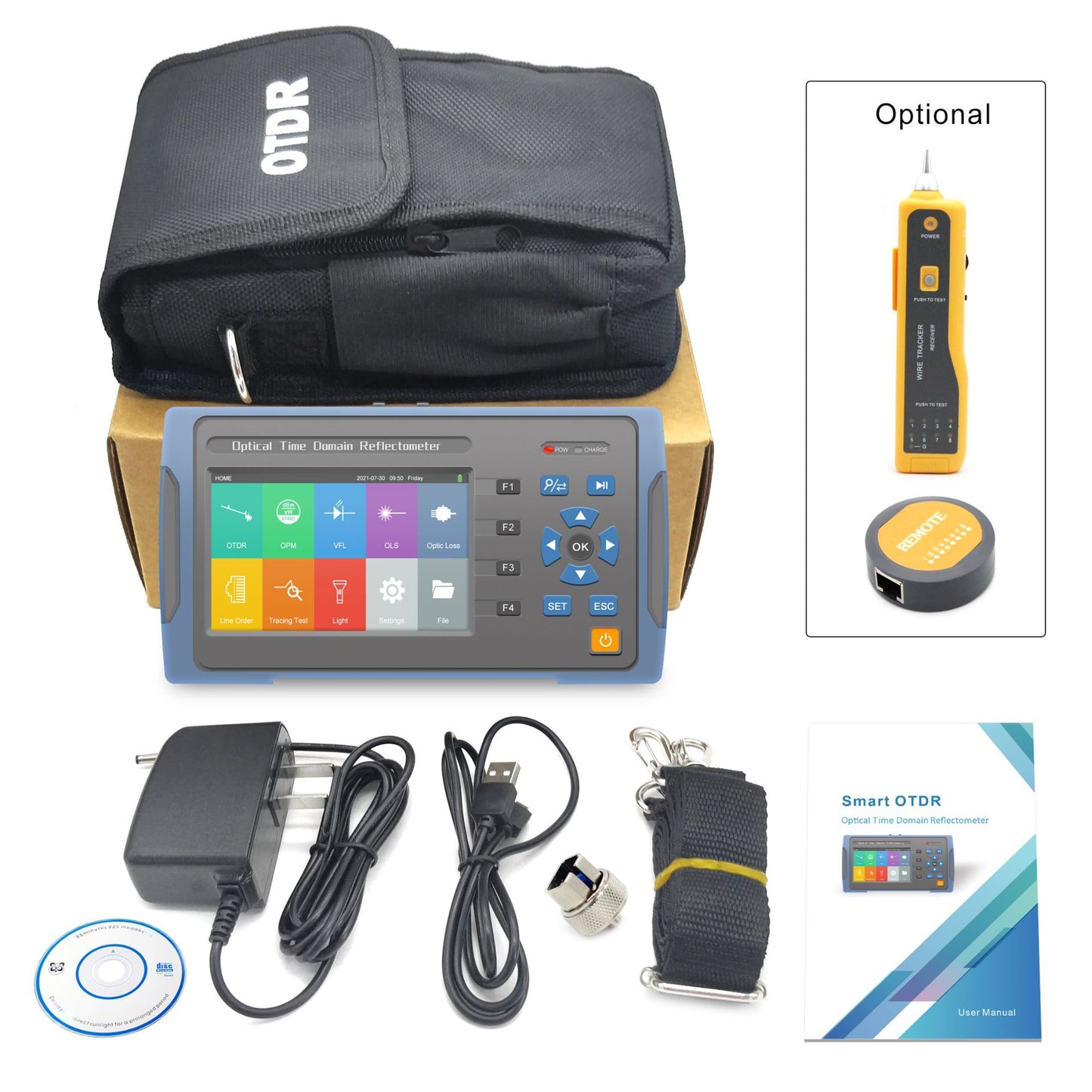

Packliste
|
NEIN |
Name |
Menge |
|
Standardzubehör |
||
|
1 |
OTDR mit FC/UPC-Anschluss |
1 |
|
2 |
AC/DC-Ladegerät |
1 |
|
3 |
CD (Software und Benutzerhandbuch) |
1 |
|
4 |
Benutzerhandbuch |
1 |
|
5 |
Testbericht |
1 |
|
6 |
Softcase |
1 |
|
Optionales Zubehör |
||
|
1 |
SC/ST-Anschluss für OTDR-Port |
1 |
|
2 |
SC/ST-Anschluss für OPM-Port |
1 |
Hinweis: Der Standardanschluss dieses OTDR FC/UPC und der FC/APC-Typ sind optional. Die oben genannten Inhalte können aufgrund der Notwendigkeit einer Designverbesserung ohne vorherige Ankündigung geändert werden.
|
Standard |
||||
|
Modell |
TM291D |
TM291D |
TM291SF-15 |
TM291SF-16 |
|
Wellenlänge |
1310/1550 nm |
1310/1550 nm |
1550 nm |
1610 nm |
|
Dynamisch |
24/22dB |
26/24dB |
20 dB |
20 dB |
|
Testlänge |
60 km |
60 km |
60 km |
60 km |
|
Aktiver Test |
× |
× |
√ |
√ |
|
Touch-Screen |
√ |
√ |
√ |
√ |
|
OPM |
√ |
√ |
√ |
√ |
|
VFL |
√ |
√ |
√ |
√ |
|
OLS |
√ |
√ |
√ |
√ |
|
Optikverlust |
√ |
√ |
√ |
√ |
|
Licht |
√ |
√ |
√ |
√ |
|
Zeilenreihenfolge |
× |
× |
× |
× |
|
Tracing-Test |
× |
× |
× |
× |
|
Volle Funktion |
||||
|
Modell |
TM291D |
TM291D |
TM291SF-15 |
TM291SF-16 |
|
Wellenlänge |
1310/1550 nm |
1310/1550 nm |
1550 nm |
1610 nm |
|
Dynamisch |
24/22dB |
26/24dB |
20 dB |
20 dB |
|
Testlänge |
60 km |
60 km |
60 km |
60 km |
|
Aktiver Test |
× |
× |
√ |
√ |
|
Touch-Screen |
√ |
√ |
√ |
√ |
|
OPM |
√ |
√ |
√ |
√ |
|
VFL |
√ |
√ |
√ |
√ |
|
OLS |
√ |
√ |
√ |
√ |
|
Optikverlust |
√ |
√ |
√ |
√ |
|
Licht |
√ |
√ |
√ |
√ |
|
Zeilenreihenfolge |
√ |
√ |
√ |
√ |
|
Tracing-Test |
√ |
√ |
√ |
√ |
